Как сделать 3d-очки в домашних условиях

Как собрать очки

Мало иметь материалы, чтобы сделать очки из картона. Дополнительно понадобится шаблон, по которому будет вырезана будущая заготовка для очков. Чертеж очков виртуальной реальности можно скачать в интернете по соответствующему запросу и распечатать на листах А4. Всего их понадобится 3, а после этого листы следует склеить между собой в нужной последовательности. Далее, заготовку клеят на приготовленный лист картона. Делать очки из бумаги нецелесообразно, так как картон более плотный, впрочем, увлекаться с его толщиной тоже не стоит, ведь заготовка собирается путем изгибания частей, и слишком плотный материал может быть неудобен для этого.

Ниже приведены три пронумерованных рисунка, которые требуется склеить между собой так, чтобы получить результат, приведенный на рисунке №4. Первые три варианта подходят для распечатки, достаточно их сохранить на ПК.

Рис.1

Рис. 2

Рис. 3

Рис. 4

Теперь самодельные очки виртуальной реальности осталось собрать. На рисунке внизу представлена нумерация, по которой это следует делать.

  1. Наклеиваем шаблон на очки, вырезаем ко контуру, сгибаем и соединяем отдельные части. При наклейке следует действовать аккуратно, так как все стыки должны точно совпадать. При малейшем искажении конструкция может получиться кривой и не работоспособной. Аналогичные требования налагаются на процесс вырезания шаблона из заготовки. По указаниям на шаблоне понятно, в каких местах нужно сделать изгибы, и что к чему крепить.
  2. Второй этап подразумевает установку линз и магнитов или полоски из фольги для управления устройством. Линзы лучше всего закрепить, так как в противном случае они будут двигаться или выпадут, что, естественно, скажется на удобстве пользования. Для удобства места соприкосновения конструкции с головой следует проклеить поролоном.

Все необходимые действия для того, чтобы сделать шлем виртуальной реальности самостоятельно, выполнены, осталось лишь скачать соответствующие приложения или найти видео и оценить, что получилось.

Изготовление своими руками

Изготовить своими руками можно 3D очки анаглифного вида. Рассмотрим подробнее как их сделать. Для изготовления используют несколько способов.

Первый способ:

вырезать оправу из картона и вклеить в нее пленку разного цвета, которая выполняет роль цветового фильтра. Обычно, левый фильтр делают из пленки красного цвета, правый – синего. Качество сделанного устройства зависит от равномерности нанесения краски на пленку. Для окрашивания используют краску из принтера струйного типа или краску из маркеров. Окрашивание непосредственно маркером снижает получаемое качество картинки.

Второй способ:

изготовление анаглифного вида с линзами, выполненными из прозрачной части пластикового футляра от диска.

Также своими руками можно изготовить призматические очки поляризационного вида, наполненные жидкостью. Такое изготовление более сложное. Они делают из твердого гибкого пластика и окрашенной жидкости. Такое устройство позволяет получить изображение с минимальным искажением.

Что понадобится

Для изготовления анаглифных очков первым способом нам понадобится:

Для изготовления анаглифного типа вторым способом нам понадобится:

  1. прозрачная крышка пластикового футляра от CD диска;
  2. маркеры (синий и красный) или краска от принтера;
  3. картон или старая оправа.

Для изготовления призматического типа с жидким наполнителем понадобится:

Добываем краску

Для закрашивания линз маркерами желательно использовать спиртовую краску, находящуюся внутри. Для этого необходимо выжать ее из стержня непосредственно на окрашиваемую поверхность.

Для окрашивания линз принтерной краской понадобится вскрыть сине — зеленый картридж и вытянуть с помощь шприца необходимое количество краски. Так как в принтерах струйного типа используют только три цвета: желтый, пурпурный и сине-зеленый, то для получения красной краски необходимо смешать в равной доле желтый цвет с пурпурным. Стоит отметить, что краска из картриджа сохнет гораздо дольше маркерной.

Делаем светофильтр

Для изготовления устройства для просмотра анаглифного типа первым способом необходимо:

Для изготовления светофильтра анаглифного типа вторым способом нам понадобится:

  1. прозрачная часть футляра от CD диска, выдержанная в горячей воде (это облегчит резку материала);
  2. с помощью ножниц вырезаем линзы необходимого размера с перемычкой или без нее (на ваше усмотрение);
  3. после чего края обрабатываем наждачной бумагой и закрашиваем поверхность подготовленной краской.

Изготовления светофильтра призматического типа поляризационного вида проводится в несколько этапов:

  1. подготовка составляющих частей. На данном этапе производим вырезку основных частей:
  2. трех вертикальных частей из прозрачного пластика, которые будут выполнять роль линз;
  3. нижней и верхней части;
  4. перемычки из непрозрачного пластика.
  • в верхней горизонтальной части следует проделать два отверстия для заполнения линз жидкостью;
  • сборка конструкции – производится путем поочередного склеивания всех частей.
  • после склейки деталей необходимо обработать швы массой из клея и пластиковой стружки;
  • наполнение жидкостью. Для наполнения лучше использовать глицерин, так как у него большая способность преломлять свет;
  • наполнение производится с помощью обычного шприца;
  • после проведенной процедуры заделайте заливные отверстия скотчем.

Создаём оправу

Наипростейшим вариантом оправы будет оправа от обычных очков. Стоит только вынуть старые линзы и вставить 3D фильтры.

Если же таковые отсутствуют, то оправу можно сделать из картона. Вырезав основные детали и соединив их с помощью бумажного клея.

Для оправы поляризационного типа стоит из пластика вырезать ручку или наушные дуги, которые крепятся к светофильтру с помощью специального клея. Минус такой конструкции в том, что и ручки и дуги невозможно сложить.

Несмотря на различные способы изготовления все сделанные своими руками 3D очки хорошо выполняют основную функцию – передачу объемного изображения. И хотя такие они не всегда сравнимы с покупными, но все же в полной мере позволяют насладиться 3D эффектом просматриваемого контента.

>

Просмотр фильмов в формате 3д создаёт эффект присутствия и сопричастности к происходящему на экране. Трёхмерное изображение можно увидеть через специальную оптику. Она есть в продаже по разной стоимости: от 100 до 2000 рублей. А также их легко можно смастерить с помощью подручных материалов. Варианты того, как сделать 3д очки, зависят от фантазии и наличия необходимых элементов.

Смотреть 3Д-фильмы вредно для зрения?

Вопрос о вреде 3Д-очков на зрение и здоровье человека возник неслучайно. После просмотра фильма «Аватар» в Великобритании обратились к врачам с жалобами на плохое самочувствие порядка 3 миллионов человек, а один 42-летний тайванец даже скончался после кровоизлияния в мозг, случившегося сразу после просмотра кинокартины.

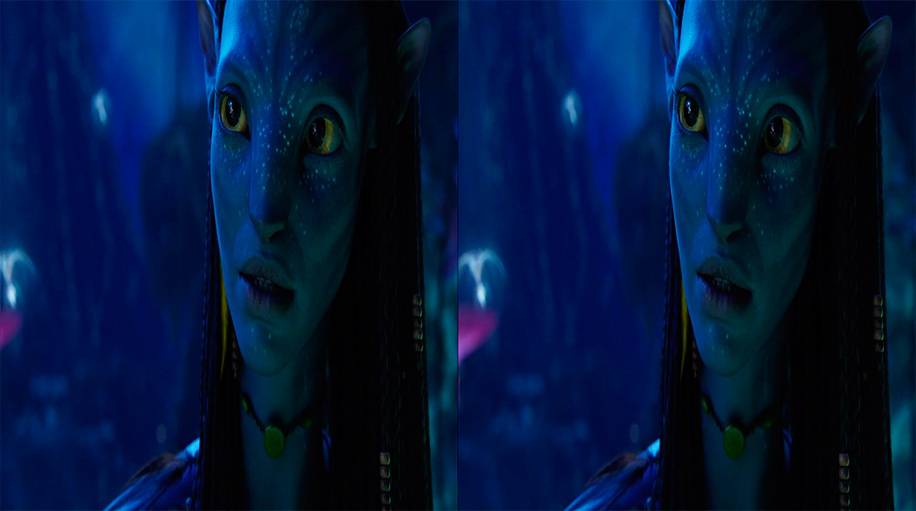

Фильм снимается специальной камерой с двумя объективами. Расстояние между ними составляет 64 мм. Два потока информации накладываются друг на друга. Далее изображение проходит через фильтры. При этом очки тоже являются своеобразными фильтрами. Они подвергают глаза сильной нагрузке, вызывают перенапряжение зрительного аппарата, глазных мышц, утомление глаз, головные боли и головокружение.

Исследование британцев показало, что только 20% зрителей посещают 3Д-сеансы без каких-либо отрицательных последствий, остальные 80% испытывают различного рода дискомфорт. В основном он связан с усталостью глаз и перенапряжением зрительного нерва. В 3Д-очках человеку приходится фокусировать глаза на переднем плане и на удаленных предметах одновременно. В результате глаза то сходятся, то расходятся, что не является естественным процессом для органов зрения при обычном рассмотрении предметов и объектов. Это и становится основной причиной снижения остроты зрения.

Еще одна форма пагубного влияния 3Д-устройств на здоровье человека — различные инфекции, в том числе офтальмологические, которые могут передаваться через очки, выдаваемые в кинотеатре.

Эти правила, включая гигиенические, предотвратят и распространение инфекционных заболеваний, и другие последствия. Что касается случая с фильмом «Аватар», то многое объясняется продолжительностью картины и общей усталостью организма от долгого пребывания за экраном.

Другой вопрос — можно ли смотреть 3D-фильмы в линзах людям, у которых уже есть проблемы со зрением? Лишены ли пациенты с близорукостью и дальнозоркостью шанса насладиться технологическими возможностями современного кинематографа?

Разновидности моделей на рынке

В магазинах предлагается несколько разновидностей 3D-очков, отличающихся внешним видом и принципом создания. К ним относятся:

  • Анаглифические. Анаглифическое кодирования изображений считается традиционным. Для создания картинки используется 2 кадра стереопары, которые могут быть черно-белыми или цветными. Эти кадры накладываются друг на друга, причем в одном имеется много красных оттенков, а в другом – синих и зеленых. Очки оснащаются специальными цветными фильтрами, благодаря которым блокируется некоторая часть изображения. Поэтому каждому глазу передается нужный сигнал. Первые такие очки создавались из обычного картона, в который вставлялись светофильтры. К плюсам очков относится доступная цена, а также эффективность использования. Недостатком считается плохая цветопередача, а если слишком долго носить изделия, то из-за силы зрительной инерции в течение длительного времени будут преобладать оттенки красного и синего. Многие зрители отмечают возникновение головных болей и дискомфорта в глазах после просмотра фильма.
  • Поляризационные. Они относятся к пассивному классу очков, а также на их производство не тратится много средств. Изделия не нуждаются в специфическом обслуживании или использовании батареек. Фильтры в таких очках могут быть с линейной или циркулярной поляризацией. В первом случае фильтры устанавливаются перпендикулярно друг другу. Во второй разновидности применяются фильтры, обладающие разнонаправленной поляризацией. Эти фильтры разделяют картинку на две стереопары, поэтому для каждого глаза транслируется свое изображение.
  • Интерференционные фильтры, которые по-другому называются Infitec. Они представлены методом показа стереокартинки, которая используется в кинотеатрах Dolby 3D. При демонстрации фильма применяется технология интерференционных фильтров. Для каждого глаза создается картинка, в которой отличаются длины волн оттенков. Для просмотра требуются очки, которые фильтруют длины волн, что позволяет видеть стереоизображение. Такие очки считаются очень дорогими по сравнению с другими разновидностями.
  • Затворные. Очки данного типа оснащены жидкокристаллическими затворами, закрывающимися по конкретной очередности. При этом используется частота 60 Гц. Изделия обязательно синхронизируются с проектом или экраном, на котором показываются кадры для разных глаз с аналогичной частотой.
  • Активные стереоочки XpanD. В них один глаз видит только половину 3D-картинки, но благодаря быстрой смене кадров и инерционности зрения человек видит полноценное изображение. Производители встраивают особый инфракрасный приемник, которому передается сигнал от экрана, что позволяет синхронизировать работу затворов. Основным недостатком таких изделий считается высокая стоимость. Они работают от батареек, а также считаются надежными и долговечными.

При выборе конкретной модели учитывается ее стоимость, особенности работы и предпочтения пользователя. Изделия предлагаются многими крупными компаниями, причем дополнительно отличаются по размеру, поэтому целесообразно примерить их в магазине, чтобы купить подходящий вариант.

Как сделать 3D очки своими руками

В последнее время все больше распространение получают фильмы в 3D формате. Технология 3D известна уже давно, еще с середины XX века, но тогда она не получила широкого распространения. Такая технология  называется стереоскопия.

  • При использовании этой технологии получается стереоэффект для стереопары изображений, при цветовом кодировании изображений для левого и правого глаза человека.
  • Для того, чтобы получить такой эффект, необходимо использовать специальные очки для просмотра стереоскопических 3D фильмов.
  • Для того, чтобы просматривать такие фильмы, нужны специальные очки: затворные, поляризационные или анаглифные.

Анаглифные 3D очки

Широкое распространение по миру этой технологии началось после премьеры знаменитого фильма Джеймса Кэмерона «Аватар». В этом фильме широко использовались компьютерные технологии и различные визуальные эффекты. Чтобы полностью увидеть все визуальные эффекты, примененные в этом фильме, этот фильм лучше смотреть в трехмерном виде.

3D очки передают стереоскопическое изображение каждому глазу отдельно. Каждый отдельный глаз видит изображение в 2D формате. Такие изображения называют стереопара.

Глаза у человека расположены на некотором расстоянии друг от друга и поэтому человек видит предмет с двух точек обзора. Информация от этих плоских изображений поступает в мозг человека, и там происходит формирование трехмерного изображения.

Анаглифные очки состоят из двух линз разного цвета, обычно красного и синего. Изображение при этом смещено от одной линзы до другой линзы. При просмотре фильма в таких очках зритель видит для каждого глаза свое изображение и этим достигается эффект просмотра изображения в трехмерном виде.

Изготовление 3D очков

Для изготовления анаглифных очков нам понадобятся старые солнцезащитные очки для оправы. Подойдут и простые старые очки. Если таких очков нет, то можно сделать оправу из толстого картона или какого-нибудь пластика. Из оправы необходимо вытащить солнцезащитные стекла или простые стеклянные стекла.

Для изготовления цветных светофильтров нам понадобиться прозрачный пластик, например из использованных пластиковых бутылок или из других изделий из пластмассы. Идеальный вариант, это когда есть прозрачный цветной пластик нужных цветов.

Вырежьте из пластика будущие стекла по форме старых стекол. Если делаете оправу самостоятельно, то вставьте в картон два квадратика из пластика по размеру, который вы оставили для стекол очков.

После того, как стекла подогнаны по размеру, равномерно закрашиваем одно стекло красным маркером, а другое стекло синим маркером. Для этого лучше использовать краску находящуюся непосредственно в самом маркере.

После этого даем закрашенным стеклам хорошо подсохнуть. Можно использовать краску из картриджа принтера. После того, как стекла подсохли, вставляем красное стекло на место правого глаза, а синее стекло на место левого глаза. Края стекол можно приклеить клеем, чтобы стекла хорошо держались в оправе.

Очки готовы к дальнейшему использованию.

Хочу заметить, что все-таки анаглифные очки промышленного производства будут лучшего качества, чем изготовленные самостоятельно. Это касается прежде всего цветных линз. Потому что покрашенные линзы в заводских условиях будут, конечно, лучше по качеству, чем покрашенные самостоятельно.

Теперь вы можете просматривать фильмы в 3D формате у себя дома с помощью анаглифных очков.

3d очки своими руками

3D видео и фото — может стать хобби для многих. А без анаглифных стерео очков скрытый объем этой продукции останется недоступным удовольствием.

Встретить в розничной продаже такие очки практически невозможно и купить их сейчас можно только как бесплатное приложение к 3d фильму или книжке с картинками в специализированных магазинах да и то далеко не во всех. Есть они тоже у не многих.

В связи с вышесказанным меня заинтересовал вопрос — как сделать 3D очки самому в домашних условиях.

После прочтения кучи материалов в интернете, методом проб и ошибок я разработал свой, самый легкий и быстрый способ изготовления этих красно синих очков. Получились они очень качественные, по восприятию объема ничем не уступающие очкам, изготовленным в заводских условиях по специальной технологии.

Поделюсь опытом. Итак, чтобы сделать 3д очки своими руками, Вам понадобится:

  1. Любой цветной струйный принтер. (Эта оргтехника стоит сейчас очень дешево, поэтому доступна всем. Если у Вас все же нет этого чуда технического прогресса, он найдется у друзей, знакомых или в салонах фото печати).
  2. Лист фотобумаги формата А4. (Желательно, чтобы фотобумага была матовой и как можно большей толщины).
  3. Лист пленки формата А4 для струйных принтеров. (Такая пленка на одной стороне имеет покрытие желатинового слоя, предназначенного для впитывания чернил).
  4. Бумажный клей.
  5. Ножницы.
  6. Нож для резки бумаги.

Скачайте и распечатайте на принтере шаблоны каркасов очков. Первый для распечатки на плотной фотобумаге и второй для распечатки на пленке с желатиновым слоем.

шаблоны для 3D очков

Из фотобумаги ножницами вырежете два каркаса очков и бумажным ножом по линии отреза квадратные отверстия для глаз.

Из пленки вырежете два сине-зеленых и два красных светофильтра-прямоугольника. Наклейте их на заготовки картонных очков. Приклеивайте цветные прямоугольники так, чтобы после склеивания частей очков, закрашенный желатиновый слой был внутри, а глянцевая поверхность пленки снаружи. После этого наклейте вторую часть заготовки очков на первую. Будьте осторожны, не прикасайтесь к пленке с нанесенной краской чтобы не оставить отпечатков.

После склеивания загните дужки картонных очков и они готовы

Внимание: светофильтр красного цвета должен быть на месте левого глаза а сине-зеленого соответственно на месте правого

Вторые, очень стильные 3d очки, изготовить еще проще. Просто вырежете их две части из пленки и склейте желатиновым слоем друг на друга.

Загните дужки так, чтобы светофильтр красного цвета был для левого глаза а сине-зеленый для правого.

P.S. Тем, кто по каким-либо причинам такие очки не сделает или просто захочет что-то более основательное и практичное, рекомендую эти 3D анаглифные стерео очки.

Купить их можно всего за 50 рублей с копейками на . Качество отменное, проверено лично.

Как сделать правильный выбор 3D очков для компьютера?

На что же нужно обратить внимание при выборе 3D оборудования для компьютера? Итак, лучше выбирать между затворными и анаглифными очками. Если обладаете достаточной суммой и хотите получить хороший эффект, то, не сомневаясь, приобретайте затворные компьютерные 3D очки, совершенствуйте видеокарту и монитор, чтобы наслаждаться картинкой

Многие считают, что наилучшими среди производителей 3D оборудования для компьютеров являются NViDia. Они действительно правы. Оборудование от NViDia обладает высоким качеством и создано непосредственно для компьютера и монитора. Купить его можно в любом магазине оргтехники. И это еще один их плюс.

При покупке уточните технические характеристики, преимущества и недостатки в сравнении с другими моделями, попросите продемонстрировать вам их в действии. А перед покупкой посмотрите, какая у вас установлена видеокарта и монитор, чтобы подобрать подходящие к ним 3D очки для вашего компьютера и наслаждаться потрясающей картинкой.

Как я восстановила зрение за 2 недели!Все оказалось достаточно просто и отнимало не более 15 минут в день… Читать далее >>>
Почему аптеки молчат? Как наши жадные аптекари в очередной раз скрывали самый продаваемый в Европе препарат для зрения!
Лучший офтальмолог-окулист Министерства Здравоохранения Восстановление зрение происходит на 100% в течение всего одного курса лечения…

<?php if ( ! is_single ( array(4583) ) ) { ?><?php } ?>

Активные или пассивные 3D очки что лучше

Перед тем, как выбрать очки для просмотра кино и игр в 3D, нужно выяснить, какие из них лучше

Также важно учитывать нюансы совместимости: в некоторых случаях очки должны соответствовать возможностям и функциям ТВ или монитора. От него зависит, будут ли работать поляризационные очки или активные

Пассивные очки

Проще всего ситуация обстоит с анаглифными очками 3D. Они не выдвигают каких-то особых требований к оборудованию. В них можно смотреть 3D изображение хоть на телевизоре, хоть на мониторе, хоть распечатанное на листе бумаги. Для этого необходим лишь фильм, записанный в анаглифном формате, или специальный проигрыватель. Конвертировать обычное видео в анаглиф на ПК умеет KMPlayer.

Однако следует учесть, что лучше всего, если контент изначально заточен под 3Д, то есть, снят на стереокамеру. Обычная плоская картинка после конвертации в трехмерную не даст столь выраженного эффекта присутствия. Проще в случае с играми: обеспечить рендеринг в 3D можно средствами драйверов видеокарты Nvidia 3D Vision или стороннего софта с аналогичной функциональностью. Видеокарта будет рендерить картинку со своим цветным фильтром для каждого глаза.

Плюсы анаглифа

  • Цена. Анаглифные очки 3D — самые дешевые, их стоимость начинается от 20-30 грн.
  • Вес. Очки весят столько же, сколько и обычные солнцезащитные или корректирующие, или даже меньше. Картонные модели (такие раздают в анаглифных кинотеатрах) еще легче.
  • Совместимость. Очки совместимы с любыми источниками изображения, цифровыми и аналоговыми.

Минусы анаглифа

  • Эффект присутствия при просмотре в анаглифных очках не всегда выражен в достаточной степени.
  • Цветопередача в таких очках порой может искажаться и не соответствовать реальной.

С поляризационными очками все сложнее. Дело в том, что для них нужен монитор, имеющий специальное покрытие, задающие поляризацию. Обычно четные и нечетные строки матрицы покрыты разными слоями, разница в поляризации оптической волны между которыми составляет 90 градусов. Подобное покрытие редко имеют бюджетные модели ТВ. Например 3D телевизор LG 55UG870V стоит больше 30 тысяч гривен. Но это не значит, что без нескольких десятков тысяч — искать нечего. Поляризационное 3D поддерживают многие мониторы и ТВ LG, Sony, Philips.

Плюсы поляризации

  • Вес поляризационных очков такой же, как и у анаглифных аналогов.
  • Автономность. Как и анаглифные, поляризационные очки не нуждаются в источниках питания.
  • Стоимость поляризационных очков выше, чем у анаглифных, но находится в доступных пределах.
  • Эффект присутствия зачастую выражен лучше, чем у анаглифов.

Минусы поляризации

  • Угол обзора поляризационных очков часто ограничен.
  • Совместимость. Для просмотра 3D требуется поддерживающий поляризацию монитор или телевизор.

Активные очки

Активные затворные очки для телевизоров часто поставляются в комплекте с устройством. Связано это с тем, что для корректной работы требуется синхронизация контроллера и ТВ. Методы синхронизации могут отличаться у разных моделей, поэтому создать универсальный аксессуар не выйдет. Все проще в мире ПК: устройства, вроде фирменных очков Nvidia 3D Vision, подключаются по USB и имеют в комплекте ПО для конвертирования картинки в 3D. Единственное ограничение — частота обновления монитора. Она должна быть не менее 120 Гц.

Плюсы затворных очков

  • Высокое качество изображения. Благодаря большой частоте смены кадров картинка на экране лучше воспринимается глазами.
  • Обеспечение ощутимого эффекта присутствия. Изображение на дисплее не разделяется на стереопару и не чередуется построчно, за счет этого достигается повышенная четкость.

Минусы затворных очков

  • Ограниченная совместимость. Затворные 3D очки работают лишь с узким кругом телевизоров.
  • Высокая цена. Стоимость затворных очков может достигать нескольких тысяч гривен.
  • Увеличенный вес. Электроника и элемент питания внутри очков утяжеляют конструкцию.
  • Отсутствие полной автономности. Очки нужно заряжать или менять батарейку, а нормальная их работа гарантируется на ограниченной дистанции.

Инструментарий и техника безопасности

Инструмент для работы понадобится самый простой:

  • Шаблон Google Cardboard. Чертежи находятся в статье.
  • Острый нож, подойдёт прочный канцелярский. Картон нужно резать чётко по линиям шаблона, особенно пазы и отверстия, поэтому ножницы тут не справятся.
  • Скотч или клей.
  • Жёсткая линейка.

Google утверждает, что для работы достаточно ножниц, не стоит обольщаться, тонкие прорези и фиксирующие пазы гораздо удобнее вырезать лезвием.

Конструкция получается усиленная рёбрами жёсткости изнутри, поэтому нет особой разницы, вырезать цельную выкройку из длинного куска картона или собрать из 2-3 частей, соединяя их скотчем. При вырезании ножом внимательно следите, чтобы не поцарапать поверхность стола или пола, возьмите для этих целей специальную доску, например, разделочную из кухни. Особенно тщательно нужно подойти к вырезанию отверстий для линз, чтобы впоследствии линзы лежали в одной плоскости, перпендикулярной взгляду.
